蒸汽管道伴熱安裝方式及鋪設注意事項資料由優質電伴熱帶廠家為您提供，歡迎來電咨詢有關蒸汽管道伴熱安裝方式及鋪設注意事項周邊問題，或保溫防凍電伴熱系統安裝設計成套咨詢。

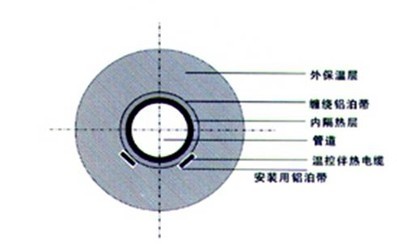

在管道的蒸汽吹掃操作期間，儀表管的溫度可達到約500℃。如果電加熱電纜安裝不當，會因高溫而損壞。在這種特殊情況下，應調節和設置電加熱電纜的安裝?？蛇x用阻燃增強型自動控溫電加熱電纜，型號為DBR-PB46-25W(較大承載溫度為205℃)，或MI加熱電纜。具體安裝方法不同:一是為了滿足管道蒸汽吹掃高溫環境下的伴熱要求，可采用雙層保溫結構保證其使用，如下圖所示:可采用雙層保溫結構保證其使用一般來說，這種結構的內層厚度為5-10厘米，內絕緣層外包鋁帶，鋁帶上鋪設電伴熱帶通過使用掃線，每毫米內層的溫度可以降低大約10℃。當然，當清掃電線時，電伴熱帶應該停止供電。管道的熱損失仍按常規設計。保溫層厚度只能根據外層計算。以確保掃線時不會損壞電伴熱帶。

2。在選擇多元智能加熱電纜時，為了進行高溫伴熱，多元智能加熱電纜可以通過焊接進行連接。應注意敷設

蒸汽管道電加熱電纜:(1)當蒸汽從主蒸汽管道頂部引出時，電加熱電纜應安裝在管道的下側或兩側。垂直敷設時，應在加熱電纜周圍均勻敷設三根或三根以上的電加熱電纜。(2)當蒸汽從高點引入時，蒸汽管道上的加熱電纜應由高到低敷設，冷凝水應從低點排出，并盡可能減少U型彎頭，以防止空氣阻力和液體阻力；(3)對于高溫伴熱，電伴熱連接應采用焊接方式(僅適用于多元智能加熱電纜)(4)每根伴管應配有單獨的排水閥，不得與其他伴管組合排水。通過排水閥后，冷凝水將無法回收。法蘭或柔性接頭可用于法蘭等地方的連接。(5)為防止蒸汽進入冷凝管網，提高系統背壓，干擾冷凝系統的正常運行，疏水閥組不應設置旁通閥；

相關圖示
